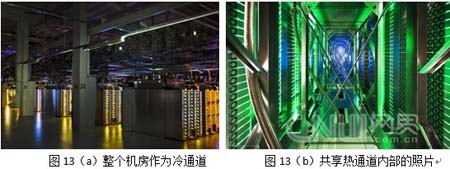

扇吸入，不斷循環，機房大冷池環境如圖13(a)所示?；蛘呷绻麆偤貌糠謾C(jī)柜頂部沒有風扇或者該風扇出現故障，則該機柜散發出來的熱量會橫向流動到相鄰帶風扇的空調(比如進入或者流出此正視圖)被相鄰的空調給制冷，共享熱通道內部如圖13(b)所示，這種冷通道和熱通道共享的機制可以大大減少制冷系統的局部故障，提高系統可靠性。

圖12(b)是實際部署機柜上電的流程圖，首先1302步驟在工廠將每臺服務器上架并連好電源線到PDU上，然后是1304步驟將整機柜運送到機房現場泊位，在對應位置固定安裝好整機柜并連好機柜接地線，接著是1306步驟在供電母線上安裝IT機柜供電配線盒，并在1308步驟上連接每個機柜PDU和頂部配線盒，于1310步驟給配線盒總閘合閘上電，最后在1312步驟給每個機柜的PDU供電開啟機柜服務器。我們之前在文章《谷歌的服務器內置UPS技術介紹》中了解到其服務器電源的內部作了上電隨機延遲設計，因此不會在整機柜合閘的瞬間導致大電流沖垮熔絲或者支路空開，或者也可以在遠程后臺逐個上電，避免同時上電的啟動沖擊。

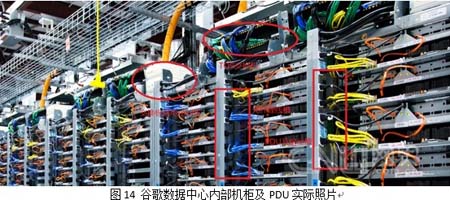

圖14是谷歌數據中心內部的實際照片局部，很多前面介紹的技術細節體現在這個圖片中，可以看到頂部母排及配線盒，中間是線纜托架及空調，下面為30U高服務器機柜，每臺1.5U高，機柜深度約700mm，冷通道為2塊磚1200mm寬。服務器市電直供，機柜頂部的交換機由白色小UPS帶，30孔PDU，5個熔絲槽一拖六，供電PDU和銅纜理線器一側，帶專門的理線槽，并采用不同顏色的網線區別相應的功能，總體較為美觀整齊。

綜上，本文簡單介紹了谷歌數據中心的供電架構，有些盲人摸象，泛泛介紹了些內容，很多技術細節還有待進一步充實。但從我們了解的有限知識內，這個架構是對傳統數據中心供電架構的顛覆，摒除了傳統上依靠UPS等硬件冗余的低效率模式，追求能效無極限。同時還在高效建設、便捷運營以及系統可靠性等方面也有很多亮點。雖然這種完全定制的市電直供架構不一定適合國內數據中心用戶，但其低成本、簡單、高效的模塊化建設思路非常值得國內學習。
