因此可以完成零時間靜態切換。而檢測邏輯主要用于控制靜態開關何時進行轉換。例如,當正常操作模式下輸出短路時,UPS將檢測到短路信號使逆變器停止工作,靜態開關不轉換;如果過載在UPS的允許范圍內逆變器將轉換至旁路供電,這是因?yàn)殪o態開關承受過載的能力強于逆變器。

(4)維修旁路開關

UPS已經把維修旁路開關安裝在UPS內部。在正常工作模式下,它是斷開的;僅當需要進行設備維修時才接通。為了保障維修人員的安全,在維修UPS內部時,要切斷所有的電源才能觸碰UPS內部組件進行維修工作。假如在正常工作情況下,激活旁路空氣開關,逆變器會自動停止,負載自動轉換由旁路電源供應,防止交流電源直接和逆變器相連。此外,請不要在維修旁路開關斷開之前將逆變器激活。

3.雙機冗余UPS系統在線運行方式按照技術要求設計雙機并聯運行,每臺UPS自帶靜態旁路開關和手動維修旁路開關,在UPS輸出端直接并聯輸出到負載。每臺UPS直流連接到自帶220VDC電池組。

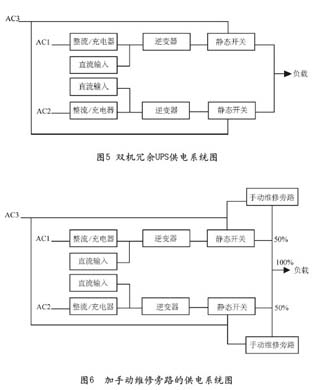

(1)當兩臺UPS主輸入電源正常時,整流器提供直流電給逆變器,兩臺UPS逆變器并聯輸出,平分負載電流各50%。供電方式如圖5所示。

(2)當兩臺UPS主輸入電源故障時,由220VDC蓄電池組向逆變器供電,兩臺UPS逆變器并聯輸出,平分負載電流各50%。

(3)當任意一臺UPS故障時,該UPS自動退出并聯運行狀態,其靜態旁路開關將其從輸出母線隔離,另一臺UPS逆變器繼續輸出,承擔全部負載電流。該過程是全自動完成的,對負載無任何擾動。當檢修任意一臺故障UPS時,并不需要轉手動維修旁路,只需要將該UPS的輸入、旁路輸入、內部直流電池開關、輸出開關都打開就可以對該UPS內部進行檢修,此時負載仍由另一臺正常的UPS供電。

(4)當兩臺UPS因故退出運行時,負載才轉由靜態旁路電源供電,逆變器轉旁路的時間小于0.5ms,對負載基本無擾動。

(5)當兩臺UPS同時需要維護檢修時,才需要操作轉手動維修旁路,保證旁路供電給負載,然后將兩臺UPS的輸入、旁路輸入、內部直流電池開關、輸出開關都打開就可以對該UPS內部進行檢修,此時負載由手動旁路供電,如圖6所示。

4.改造效果

此次將原單機UPS系統改造為雙機冗余系統,解決了元器件老化容易導致故障的問題,同時,較單UPS系統而言,雙機冗余UPS系統的可靠性大幅提升,更可靠地保證DCS等重要負載的不間斷供電。雙機冗余UPS系統投入運行兩年來,一直保持無故障運行,達到了預期的效果。
