概述

AFPM消防設備電源監控系統是安科瑞自主研發的集監視、報警、管理于一體的計算機測控系統，該系統可廣泛應用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域。

AFPM100消防設備電源狀態監控器是AFPM消防設備電源監控系統的核心，AFPM100監控器通過RS485總線與多臺傳感器相連，構成集散式消防設備電源監控系統，實時監控消防設備主、備電源的工作狀態。監控器采用集中式、模塊化設計，配接傳感器，通過監測消防設備電源的電壓、電流、開關狀態等運行相關信息、報警信息、故障信息等，并存儲、分析、統計，方便用戶進行監控和管理；通過人機交互界面，將消防設備電源的數據匯總顯示，具有管理、查看、報警、打印等功能。

項目簡介

本項目位于浙江省紹興市，是一棟包括地上四層，地下兩層的綜合性生活藝術購物中心，整個項目包括93臺消防設備電源監控模塊，消防設備電源監控模塊采用AFPM3-3AV，消防電源監控模塊采用總線方式接至消控中心的AFPM100壁掛式消防電源監控系統。本設備結構合理、可靠性高、功能較強、維護方便、性價比高，系統界面友好、易學易用。

本項目要求消防設備電源監控系統能通過對廣場消防設備的供電電源的故障和異常狀態進行監控，及時報警提醒相關人員消除這些隱患，防止發生火災時，消防設備無電可用，設備不能正常投入使用。

為便于值班監控管理，中央主機具有以下主要功能：

1)按照配電圖紙，對各回路消防設備進行監控，掌握消防設備電源的運行情況。

2)消防設備電源監控系統內部能夠?qū)崿F(xiàn)統一的監控平臺，能夠得到系統內部全部參數的實時數據；對整個消防設備電源監控系統的智能化管理，能夠通過檢測消防設備電源的電壓狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相等故障信息。

3)主機對監控報警和故障報警事件應具有實時打印事件編號、監控部位、事件性質、報警參數及日期時間等數據的功能。報警事件數據應專門儲存，有獨立的查詢界面，并不可修改，以供故障責任分析之用。

4)除以上條款要求外，主機的其它功能和性能尚應符合國標GB 28184-2011 《消防設備電源監控系統》的規定及GB 25506-2010 《消防控制室通用技術要求》的標準。

參考標準

1、GB25506-2010《消防控制室通用技術要求》，在條文 5.7 消防電源監控器應符合下列要求：

a)應能顯示消防用電設備的供電電源和備用電源的工作狀態和故障報警信息。

b)應能將消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息傳輸給消防控制室圖 形顯示裝置。

2、GB 28184-2011 《消防設備電源監控系統》

3、GB 50116-2013《火災自動報警系統設計規范》

系統的基本組成

1、基本組成部分

紹興匯金生活藝術廣場消防設備電源監控系統由消防設備電源監控主機、消防設備電源監控電壓傳感器、通訊總線等組成

a) 電源狀態監控器(監控主機)：主要功能是運行電源監控操作系統；對配接的消防設備電源監控模塊提供24V電源和通信；具備雙路電源可轉換和監控狀態；監控消防設備電源發生故障時能發出聲光報警信號并能支持消音和復位；支持記錄和查詢；顯示報警信息；具備開關量輸入和繼電器輸出，用于狀態量控制；含打印功能。

b) 由于本項目建筑面積大，消防設備分布比較分散，為了更好的保證通訊質量以及拓展通訊距離，為地下室部分配置了一臺消防設備電源中繼器。

c) 電壓傳感器；監控模塊工作電壓24V，用于監測各消防設備電源的電壓狀態的監測，同時上傳至監控主機實現集中控制和集中管理，監控模塊應具備聲光報警功能。

2、 網絡結構

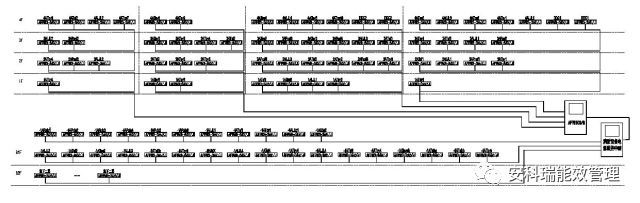

紹興匯金生活藝術廣場消防設備電源監控系統網絡結構圖如下圖所示：

消防電源設備

1、AFPM100消防設備電源主機

主要技術參數：

電源主電源：AC220V 50Hz（允許85%－110%范圍內變化）

備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h

監控器為連接的模塊（電壓/電流信號傳感器）提供DC24V電源

工作制:24小時工作制

通訊方式:

Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離500m（若超過可通過中繼器延長通訊傳輸距離）。

操作分級

① 日常值班級：實時狀態監視、歷史記錄查詢。

② 監控操作級：實時狀態監視、歷史記錄查詢、探測器遠程復位。

③ 系統管理級：實時狀態監視、歷史記錄查詢、探測器遠程復位、探測器參數遠程修改、監控設備系統參數設定與修改、操作員添加與刪除。

使用環境條件

① 工作場所：消防控制室內，或與消防控制臺并列安裝

② 工作環境溫度：-10℃～+55℃

③ 工作環境相對濕度：≤95%不結露

④ 海拔高度：≤2500m

⑤ 污染等級：Ⅲ級，安裝類別：Ⅲ級

AFPM系列儀表

1、實時監測三路三相電壓；

2、具有過壓、欠壓、缺相、錯相、過流（僅限具有電流檢測產品）報警；

3、提供一路、兩路（僅限監控兩路三相交流電壓產品）開關量輸入功能，可監測開關狀態；

4、提供一路繼電器輸出，可連接報警控制回路；

5、具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

6、采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；

7、集成度高，網絡化，智能化程度高，動作特性合理

系統功能
