供電業務拓撲圖形平臺的設計與實現
摘要 本文主要分析了在供電專業圖形信息處理過程中所遇到的數據格式規范性、業務功能擴展能力以及接口調用等問題,并且針對這些問題,利用圖論原理。給出了一套符合供電業務的實現拓撲計算、動態著色、提供多種
可以建立操作規則,驗證規則,用戶在圖上進行業務操作的時候(例如調度人員在圖形上開工作票和操作票),用戶建立的規則可以約束用戶進行非規范的操作。圖元之間可以建立拓撲關系,根據電流的流向,可以在模擬的環境中實現線路的動態著色。
6.4. 建立拓撲
以無向圖的方式表示電器元件的拓撲連接關系。導線、母線、大地、出線以及變壓器抽象為無向圖中的結點(NODE),開關設備、隔離設備、導線連接點做抽象為無向圖中的?。ˋRC)。其結構圖如圖。
圖的結點以供電單元標識和圖形元素標識進行標識,存貯于圖形中。圖的弧以三元組(始結點標識,弧標識,終結點標識)的方式存貯于數據庫的拓撲連接表中。拓撲關系運算集中在拓撲應用服務中進行,將計算結果返回到調用的客戶端,拓撲應用服務器中拓撲關系(圖)以交叉鄰接表的格式存貯。

建立規則:設備操作規則定義為在一種接線方式下的某一元件,進行操作(從一種運行狀態切換到另一種運行狀態),需滿足的其它相關(本供電單元內,或其它供電單元內)元件的狀態約束。
設備操作規則通過典型供電單元進行描述、定義和存貯,其使用方式與拓撲相同。
設備操作規則語法定義為:
規則 := 元規則[規則組合 規則]
元規則 := 元件集合 = 狀態
元件集合:= [回路內元件] | [(回路外元件,元件所在位置,多元件比較選項)]
元件所在位置:= “回路內”|“回路外”
狀態 := 0 | 1 | 2 | 3
規則組合 := 邏輯與 | 邏輯或
多元件比較選項 := “全部” | “其一”

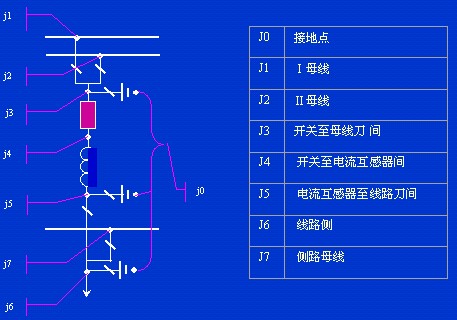

如下圖中雙母帶旁路線路開關的操作規則可如下定義:

例1:線路開關接通條件(J3J4=1)為:
線路刀閘=1 |(母線刀閘=0 & 線路刀閘=0)
例2:側路刀閘接通條件(J6J7=1)側路開關=0(外部條件)可表示為:
(旁母開關,“回路外”,“全部”)= 0

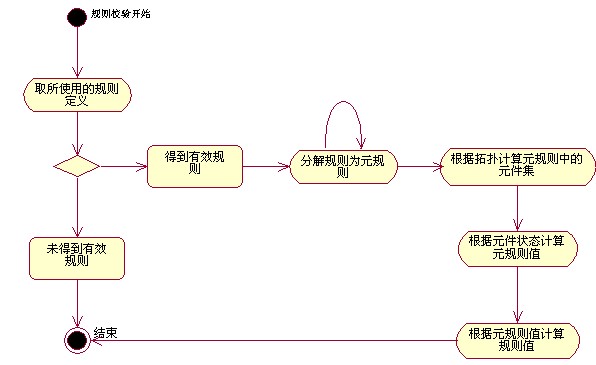

6.5. 檢驗規則

6.6. 外部接口調用
用平臺提供的繪圖工具繪制圖形完畢后,該圖形可以通過外部接口被多種類型的應用程序調用,這是平臺提供的主要功能,可以被PowerBuilder、Visual Basic、Visual C++、JAVA類等多種應用程序調用。具體調用的技術細節分三部分:
通用RPC服務接口
通用RPC服務中提供拓撲服務、操作規則驗證服務、用戶登錄驗證、系統操作日志以及文件上傳下載支持,RPC服務接口以動態連接庫的形式供客戶端應用程序調用拓撲及狀態管理服務接口
操作規則驗證接口,操作規則驗證服務中提供規則驗證接口以動態連接庫的形式供客戶端應用程序調用。
7.
