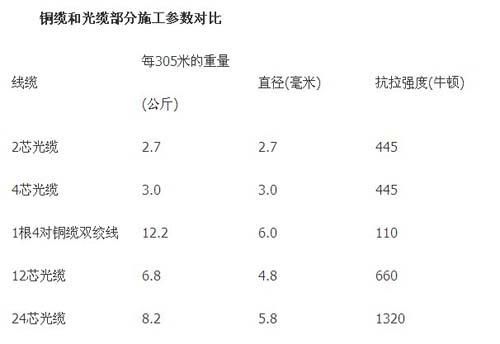

一管雙芯的光纜而言容許彎曲半徑越大、容許抗拉強度越大，為施工留出的余量就越大，施工之后的系統性能就越有保障。從這個方面來說，光纜布線系統的施工也更加容易保證質量。見下表所示

4、 VF-45光纖快速端接連接器

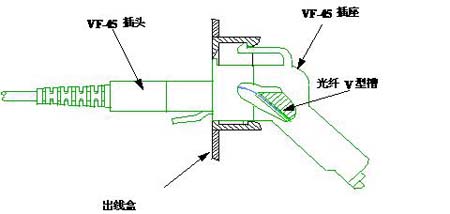

VF-45光纖快速端接連接器由插頭和插座二部分組成，見圖五。

圖五 VF-45光纖快速端接連接器

VF-45插座是一個自帶保護蓋雙工光纖連接器，用它來對光纖進行端接。每個VF-45插座可同時端接2芯光纖。VF-45連接器的安裝密度和插頭-插座方式與傳統的8芯RJ-45接口相似。而且組合時無需耦合器和膠粘劑，安裝時間只需一至兩分鐘，使施工難度和勞動力成本大幅下降，

VF-45的插頭是自帶保護蓋的插頭，當跳線未插入連接器前，保護蓋是關閉的，當插入連接器后，保護蓋自動打開，保證光束的通道。從而解決對光跳線發光頭的保護，使GGP跳線像RJ-45跳線一樣的方便使用。

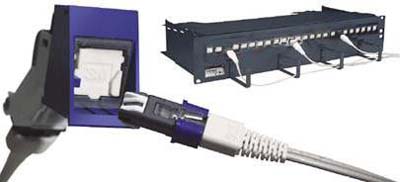

VF-45光纖連接器的平均插入損耗為0.3dB,遠小于TIA/EIA 568所規定的0.75dB。插座可以安裝在光纖配線架和桌面面板，它的卡口幾何尺寸與RJ-45模塊統一，插座可以安裝在工作區面板和光纖箱，從而實現端到端的光纖接續。采用了VF-45光纖連接器的布線系統是把光纖的高帶寬、簡單性、先進性、經濟性及可靠性結合起來的關鍵器件。見圖六：

圖六 VF-45模塊和VF-45光纖配線箱

5、GGP高強度光纖跳線

在光纖通信線路故障中，相當一部分原因是由于光纖跳線過度彎折甚至折斷引起的。目前，用于通信光纖的主要材料是二氧化硅，該材料的特性是耐彎折性差、柔韌性差，受外力擠壓或彎折時容易破碎或斷裂。所以，對光纖布線可靠性的擔心正是基于這一點。而要改善這一現狀，GGP光纖跳線采用精密涂敷技術和材料技術，這是一種高強度的抗壓抗彎折光纖，據悉，最早設計是應用在軍隊的野戰光纖，可以在非常惡劣的環境下為光纖通訊提供了保障。

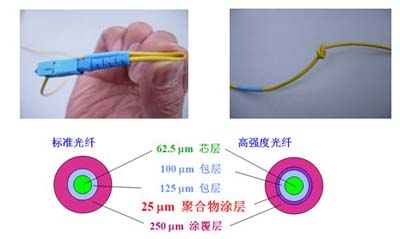

GGP跳線，在結構上具有永久性高分子聚合物涂層，使纖芯被永久保護，從而其抗靜態疲勞性高，在相同的彎曲半徑下應力較低，柔韌性增強,具備優異的機械強度和可以承受更小的彎曲半徑，降低使用和維護的壓力。業內俗稱為軟跳線。見圖七，GGP高強度光纖跳線和結構示意圖。

圖七 GGP光纖與普通光纖在125μm包層處的不同結構

由GGP高強度抗彎折光纖制成的光纖跳線具有極強的抗彎折特性，可以應用在中心機房、無線基站機房、光纜交接箱、分光分纖箱和用戶終端等場合，極大地提高光纖網絡傳輸?shù)目煽啃浴?/p>

6、光纖布線系統的維護和故障排除

光纖布線出現故障時，首先通過OTDR快速、準確地判斷出故障類型，排除光纖破損折斷的情況外，一般常見的是光纖連接器的灰塵會堵塞光纖傳輸鏈路，也會產生散射，對光纖網絡的運行影響很大。導致光纖鏈路的衰減增加，影響光纖的傳輸性能，與VF-45光纖連接器配套的光纖清洗液可以完全解決對光纖鏈路的保護。建議選擇VF-45光纖連接器專業的光纖清洗液，它是一種無毒、阻燃、絕緣的氟化液，這種液體即使噴灑在運行的有源設備上，也完全不影響設備的運行。這種清洗液被網管人員稱作為“魔水”。選擇專用的清洗液以作為專業的光纖鏈路整體解決方案是必不可少的一部分。

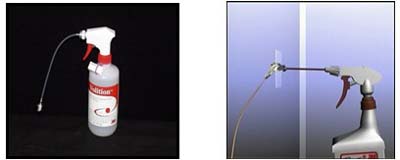

VF-45光纖連接器的清洗工具見圖八：

圖八 VF-45光纖連接器的清洗工具和方法

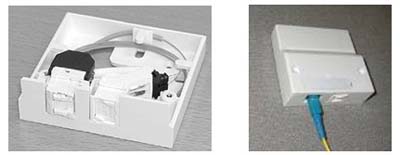

7、 VF-45桌面出線盒，如圖九所示。

圖九 86型光纖出線盒

從圖九可以看出，這樣設計的一個86型的光纖出線盒可以容納至少1米的光纖盤留，并且通過光纖的自身張力、而不需要特別的設計就能夠有效地保證所盤留的光纖的彎曲半徑，從而即保證了光纖線路低損耗、又有利于光纖的使用壽命，同時，一旦需要重新端接光纖連接器時，只要拉出一部分盤留的光纖、而不需要重新鋪設纜線，為光網絡的維護帶來了巨大的便捷。

除了能夠在保證彎曲半徑的情況下盤留至少1米的光纖之外，這樣設計的光纖面板還具有其它很多優點：

86型，與其他強電、弱電面板從外觀上統一

光銅合一：一個86型光纖出線盒可安裝2個VF-45插座(4芯)含光纜管理，也可以安裝一光一銅，靈活性強

光跳線下面插拔：減少外力對光跳線的破壞;排除光信號正面輻射傷害到人眼的可能性;減少光跳線所占的突出墻面的空間

多種進纜方式：不需要底盒;在出線盒上有一個特別的設計，容許明裝的線纜進入，結構簡
