上一期介紹了“精益風電LEANWIND”項目在單樁和重力式基礎設計優化上的成果，本期繼續為大家?guī)?lái)“精益風電LEANWIND”項目在風機基礎創新上的研究成果。

3）自浮式導管架

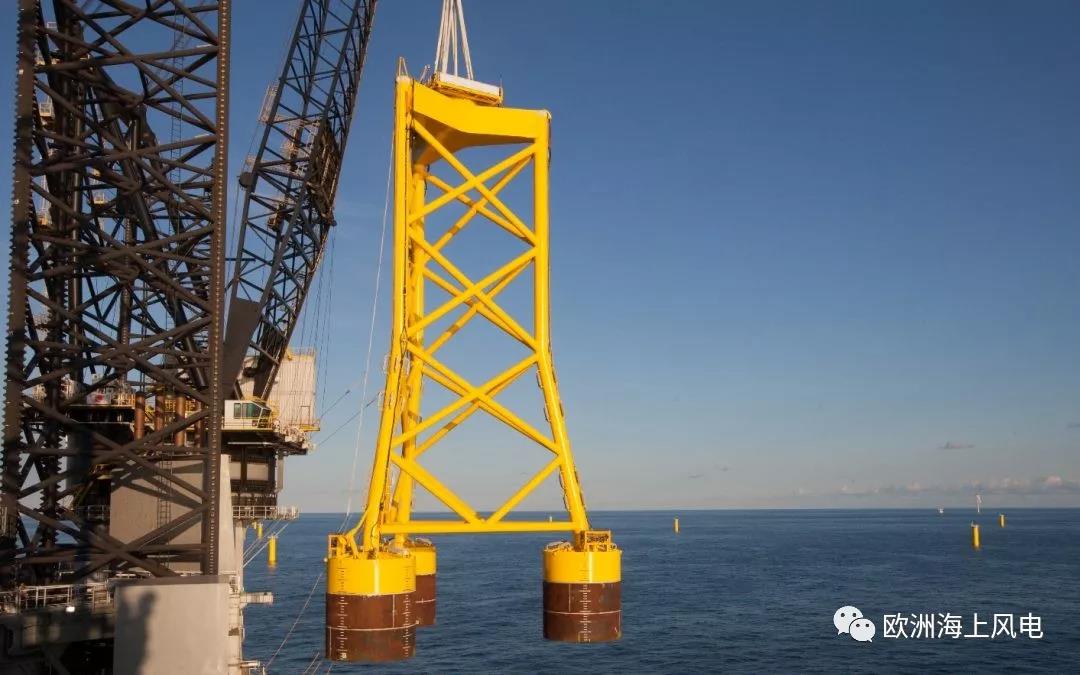

適用于大機組大水深（＞40m）的導管架基礎已從傳統的樁基導管架發展出了吸力筒導管架基礎，可有效減少海上施工時間。自浮式導管架的概念設計便基于此項技術。

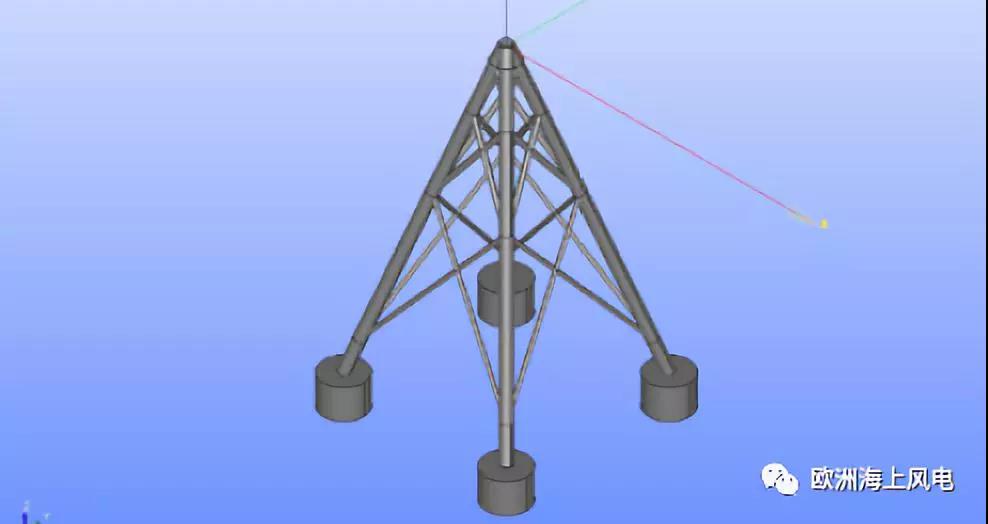

“精益風電LEANWIND”項目開發的自浮式導管架基礎，可有效減少運輸及安裝成本，其概念便是利用吸力筒自身作為導管架的浮箱，使其可浮運就位后沉底安裝。

研究開發評估了兩種類型的自浮式導管架基礎，均基于NREL-FAST的5MW用導管架基礎，分別為垂直浮運式和水平浮運式。垂直浮運式從基礎出塢到現場就位沉底僅需設計一套漂浮系統，而水平浮運式則需要設計浮運和就位時的兩套系統?？紤]到后者的復雜性，研究最終決定僅開發垂直浮運式基礎。

另外，該基礎設計中采用了浮筒頂部配置混凝土壓載的方式，以增加其漂浮穩定性，研發過程中比較了不同的壓載重量并選擇穩定性和經濟性的最佳組合。

4）漂浮式基礎

本號曾對漂浮式基礎及其代表設計做過許多介紹，想必大家已不陌生。漂浮式基礎的主要挑戰在于如何維持基礎穩定性、限制基礎位移、高效的錨鏈系統，以及降低設計、安裝、維護成本。

“精益風電LEANWIND”項目經過研究比選，考慮以條件最嚴苛的愛爾蘭西海岸海況作為目標，因此最終確定研發半潛式基礎。新型漂浮式基礎的研發不只包括基礎本身的外形和重量計算，還包括其他輔助系統，如錨鏈錨固系統、風機控制系統等。目前，該半潛式基礎已進行了物理模型試驗。
